MALZ | Análisis de puesta a tierra en el dominio de frecuencia


MALZ analiza el rendimiento del dominio de frecuencia de redes de conductores enterrados. Este poderoso paquete de sistemas de puesta a tierra es la herramienta ideal cuando no se pueden aproximar conductores metálicos como estructuras equipotenciales y para escenarios en los que no se espera que los efectos inductivos jueguen un rol significativo. MALZ es uno de los principales componentes de los paquetes de software MultiGroundZ y MultiGroundZ+.




Descripción técnica

MALZ analiza el rendimiento del dominio de frecuencia de redes de conductores enterrados desnudos y recubiertos y calcula las siguientes cantidades:

  • Las corrientes longitudinales y de fuga, así como la distribución de potencial en la red de conductores.
  • El potencial, el campo eléctrico y la densidad de corriente conductiva en el suelo y en la superficie de la tierra.
  • Los campos magnéticos en el aire.

Las caídas de potencial debidas a la impedancia propia de conductores se tienen en cuenta por el módulo de cálculo MALZ. Los componentes eléctricos concentrados (resistores, inductores y condensadores) se pueden insertar en los conductores especificados. Se puede especificar un número arbitrario de complejas energizaciones por corriente, tensión y GPR y el campo electromagnético inducido. Asimismo, se pueden modelar las corrientes que circulan dentro de la red de conductores.

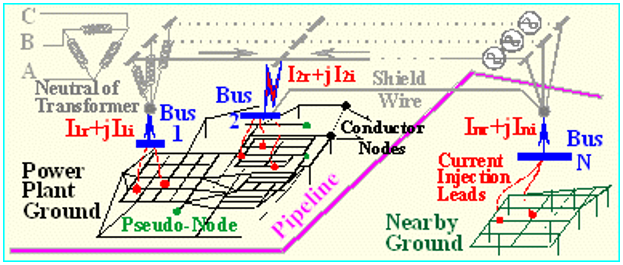

Sistemas de puesta a tierra arbitrarios, tuberías y otras estructuras desnudas o recubiertas desnudas metálicas se pueden energizar por medio de alimentadores de corrientes, tensiones o GPR utilizando buses específicos ubicados por encima de la superficie de la tierra.



Especificaciones técnicas

MALZ se desarrolló específicamente para investigar problemas que tengan que ver con una red de conductores que se puedan considerar equipotenciales (es decir, eléctricamente grandes) energizados a bajas y medianas frecuencias o aquellos con impedancias longitudinales significativas.

  • Es particularmente apropiado para modelar grandes sistemas de puesta a tierra y es una excelente herramienta para analizar redes de conductores energizados por fuentes eléctricas arbitrarias que varían desde cero hasta un megahertz.
  • Los conductores pueden ser sólidos o huecos, recubiertos o sin recubrimiento y pueden dirigirse arbitrariamente a diferentes modelos de suelo.
  • El sistema de conductores se puede energizar en diferentes ubicaciones por complejos corrientes, tensiones o potenciales (GPR) valorados. Cada fuente puede inyectar independientemente una corriente, una tensión o un potencial, los cuales difieren de otras fuentes tanto en magnitud como en ángulo de fase.
  • También puede especificar el potencial de conductores seleccionados o el campo electromagnético inducido o cualquier otra clase de fuente de tensión longitudinal en cualquier número de conductores. Estro puede ser particularmente interesante cuando se estudia el comportamiento de una gran estructura puesta a tierra, tal como una tubería que corre paralela a una línea de transmisión.
  • Determina automáticamente las intersecciones entre los conductores. Por consiguiente, determina cuáles grupos de conductores constituyen distintos sistemas (energizados o pasivos).

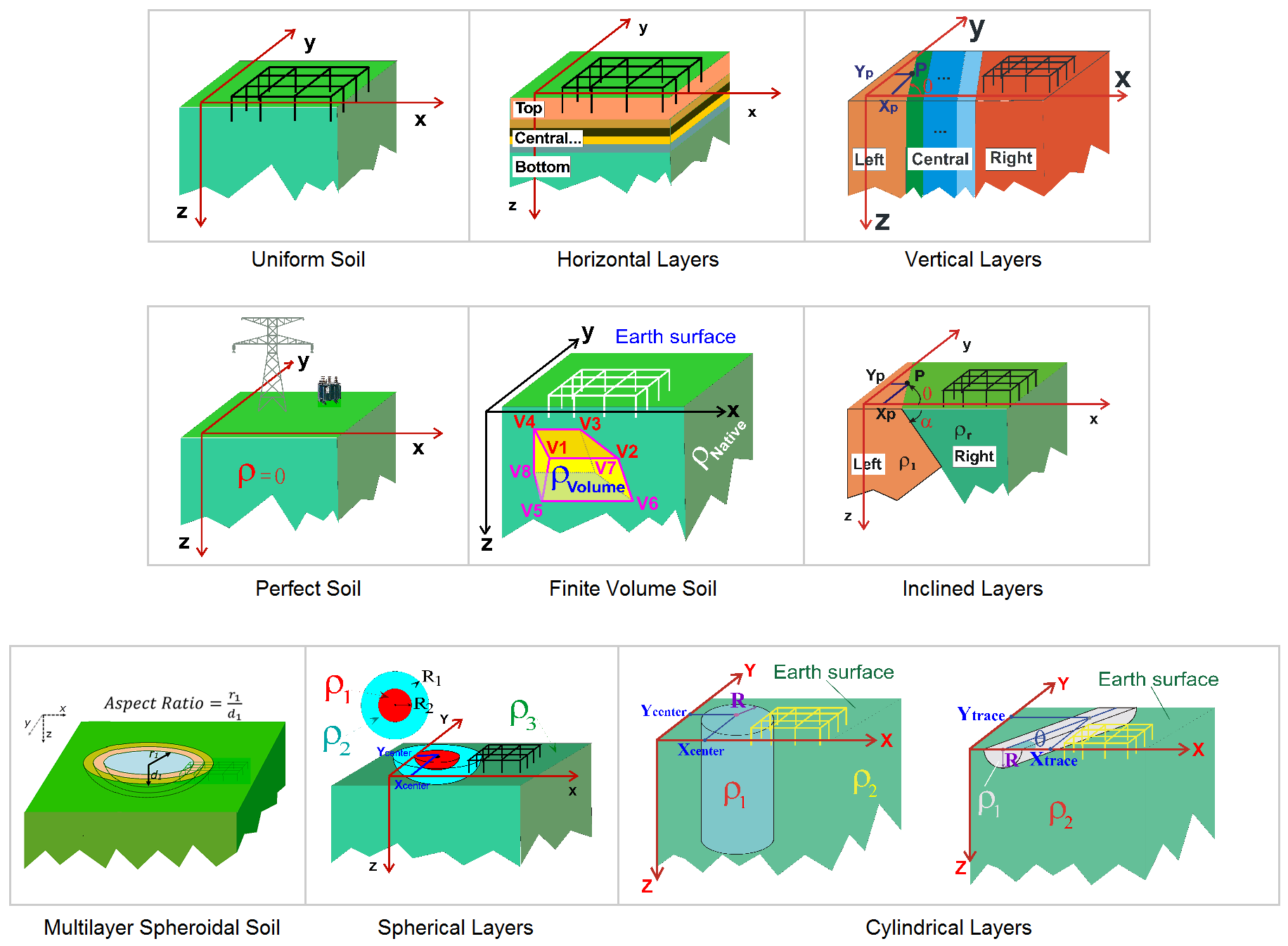

  • Disponibilidad de múltiples modelos de suelo con una, dos o más capas horizontales o verticales. También es posible modelar estructuras de suelo con geometrías complejas, tales como suelos con capas esféricas o cilíndricas, suelos con una capa inclinada o en forma de capas esferoidales (achatadas o prolatas) y suelos con volúmenes finitos de varias resistividades ideales para modelar instalaciones de relleno de subestaciones, represas, ríos o lagos, por ejemplo.


Utilizando MALZ, podrá modelar suelos multicapa verticales, horizontales, cilíndricos, esféricos o esferoidales, suelos con una capa inclinada, al igual que volúmenes finitos incrustados arbitrariamente en suelos multicapa uniformes y horizontales.



Características técnicas

MALZ se puede utilizar para llevar a cabo con absoluta precisión diversos tipos de estudios científicos y de ingeniería tales como:

  • Análisis de grandes sistemas de puesta a tierra en suelos con baja resistividad.
  • Análisis de grandes electrodos de CC de alta tensión para los cuales la caída de tensión a lo largo de los conductores de tierra es significativa.
  • Respuesta de los sistemas de puesta a tierra sujeta a corrientes de alta frecuencia (armónicos de tercer, quinto y mayores órdenes).
  • Investigaciones relacionadas con la presencia de tuberías (recubiertas o no) u otras trayectorias metálicas similares (vías férreas, cercados, etc.). MALZ también puede analizar el efecto de los electrodos de retorno (sistemas de puesta a tierra en los que la corriente de tierra regresa parcialmente a las fuentes generadoras).
  • Determina las corrientes longitudinales (axiales) y de fuga a tierra (transversales) y los potenciales en cada ubicación en el sistema de puesta a tierra (incluyendo electrodos de retorno y estructuras metálicas).
  • Determina el campo eléctrico y la densidad de corriente conductiva en puntos de observación especificados previamente en el suelo o sobre la superficie de la tierra.
  • Determina el campo magnético radiado por los conductores enterrados que lleven corriente (recubiertos o no). El campo magnético se puede calcular en cualquier punto sobre la superficie de la tierra.
  • Evalúa el rendimiento de los sistemas de protección catódica sobre sistemas de puesta a tierra sensibles a la corrosión.
  • Respuesta de los sistemas de puesta a tierra a corrientes transitorias tales como descargas atmosféricas o descargas capacitivas.
